- ■ 절단기

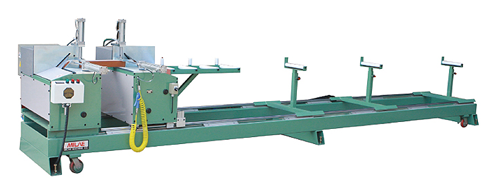

| 45º 전용 양면절단기 |
|---|
| Specification | |
|---|---|
| 기계크기(WxHxL) | 6000X1500X1000 |
| 사용전원 | 380v 삼상 4.4KW |
| 공기압력 | 6~7Bar |
| 절단톱날 | 내경.Φ38외경,Φ430(17인치) |
| 절단범위 | H.114MAX.5400MIN.450 |
| Patricularity |
|---|
| - PVC창 각종 45도 전용 양면 절단용으로 가장 대중적인 절단 기임 - 수치제어로 절단 수량의 확인이 편리함 - Most popular cutting mashine as a 45º double mitre saw for PVC window process - Easy to check the number of cutting work with a counting control |

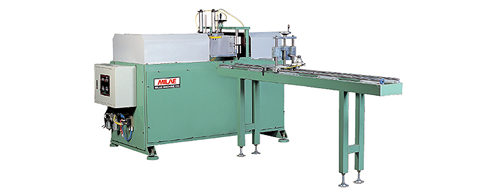

| V홈 절단기 |
|---|
| Specification | |
|---|---|
| 기계크기(WxHxL) | 1500X700X1200 |
| 사용전원 | 380v 삼상 1.5KW |
| 공기압력 | 6kg/㎠ |
| 절단톱날 | ∮ 38X405X3.0 |
| 절단범위 | 560X5400 |
| 모터 | 1HPX2P =2EA |
| 기계무게 | 500kg |
| Patricularity |
|---|
| - SF(문짝), BF(문틀) 모든 기종 V홈 전용 가공 - 잣대를 따로 제작하여 좌·우 어느 곳에든지 장착가능 - 원 터치 Air브레이크 잣대에 설치 - Processing of V-groove for window sills and window frames - Applicable both to right and left cutting - Equipped with one-touch air brake |

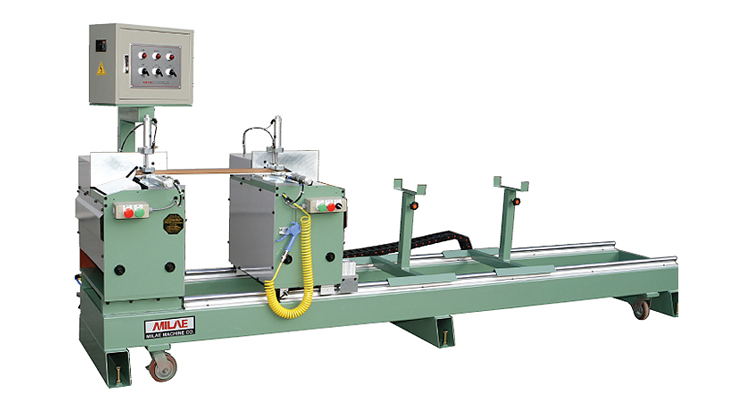

| G/B 양면 절단기 |
|---|
| Specification | |
|---|---|
| 기계크기(WxHxL) | 3400X800X1500 |
| 사용전원 | 380v 삼상 1.5KW |
| 공기압력 | 6~7bar |
| 사상범위 | 350X2950 |
| 공기압력 | 6kg/㎠ |
| 절단톱날 | ∮ 38X180X12 =2EA ∮ 38X254X3.0 =2EA |
| 모터 | 1HPX2P =2EA |
| 기계무게 | 900kg |
| Patricularity |
|---|
| - G/B전 기종 양면 절단 가능 - 각종 G/B 절단용 지그제작 지급 - 45˚ 절단동시에 모서리 귀 부분 동시절단 - G/B all models for double-side cutting - Production of jigs foe G/B cutter - Simultaneous 45˚ cutting and corner cutting - (No crevice or crack is seen when fixed to the G/B window sills making it convenient to assemble.) |

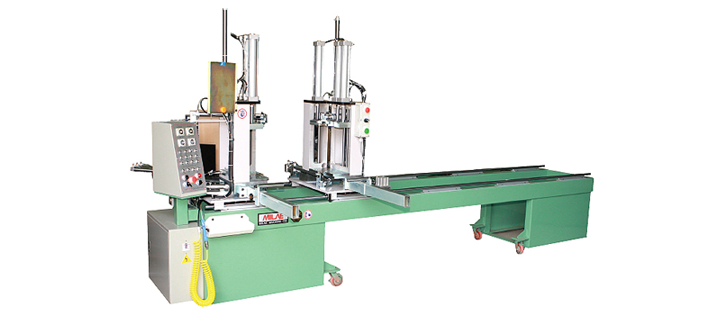

| 확장형 2point 용접기 |
|---|
| Specification | |
|---|---|
| 기계크기(WxHxL) | 4000X1000X1800 |
| 사용전원 | 220v 단상 3KW |
| 공기압력 | 6~7Bar |
| 용접범위 | MAX. 3300 MIN. 380 H. 350 |
| Patricularity |
|---|
| - S/F(문짝),B/F(문틀) 모든 기종 2point 용접 및 사상가능 - 기존용접시간의 1/3이상 시간단축으로 생산성 향상 - 1차사상:전후끝 2차사상:뒤끌 3차사상:S/F레일홈 - S/F 단차방지 스톱퍼 자동 작동 - 자동 감지 센서에 의한 가열시간 선정이 불필요함에 따라 비숙련도 작업이 가능함. - 비접착 열판지용 롤장치 장착 - 2point welding and corner cleaning for every type of S/F(door) and B/F(door frame) - Improving the - work efficiency using the optional corner cleaning function after welding - First corner cleaning: front and rear chisel, Second corner cleaning: Rear chisel, - Unskilled worker and operate the machine because it is nor necessary to decide the heating time due to the automatic sensor. - Installing a faulting protection and stopper while selding |

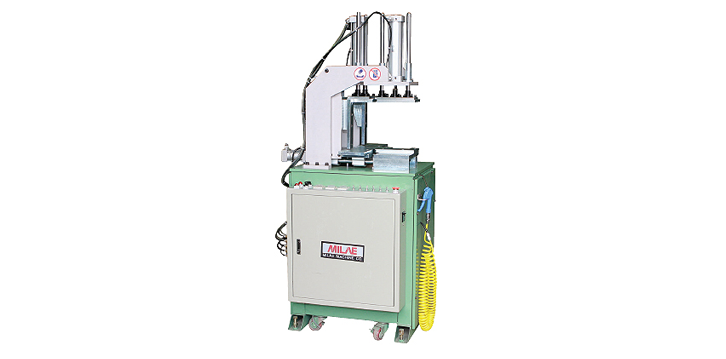

| T, +, 1POINT 용접기 |
|---|
| Specification | |
|---|---|
| 기계크기(WxHxL) | 1000X1000X1750 |
| 사용전원 | 220v 단상 1.2KW |
| 공기압력 | 6kg/㎠ |
| 용접범위 | T, +자 용접 |
| 기계무게 | 300kg |
| Patricularity |
|---|
| - S/F(문짝), B/F(문틀) T, + 용접이 가능함 - 학교창, 거실분합창, 발코니창 및 대형창 제작에 쓰임 - 자재 셋팅 블록 설치 - 전자 PLC 프로그램에 의한 자동용접 - T and + shape welding for SF and BF - Used for making large models of window sills of schools, living rooms, balconies - Equipped with material setting blocks - Automatic welding in according with PLC program |

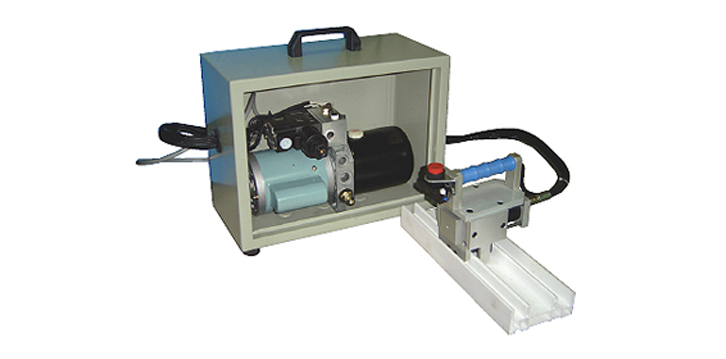

| 배수홀 개공기(유압식) |
|---|
| Patricularity |
|---|
| - PVC창 B/F(문틀)의 배수홀 개공하는 휴대용 기기
- 유압식으로 기존의 공압식보다 힘이 향상되고 AIR가 필요치 않아 현장 작업용으로
적합합 - 개공날의 특수강 처리로 마모율 적음(반영구적) - 몸체와 손잡이가 분리되어 있음 - Potable roller hole slotting machine to slot water drainages of PVC B/F(door frame) - Improve the operating forces using hydraulic power rather than air pressure and suitable to be used in the field. - Slotting blade made of special steel has wear resistance (semi-permanent) - Body and handle are separate. |

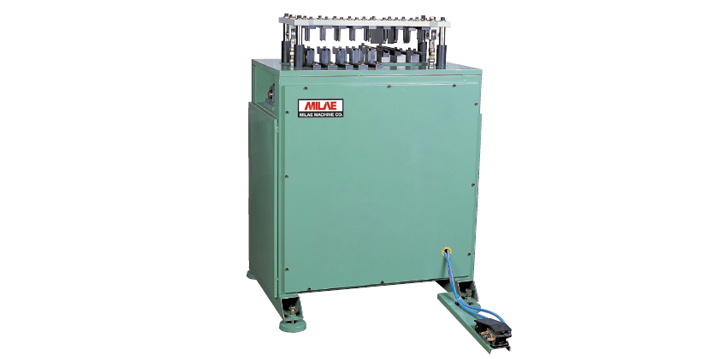

| 프레스 개공기 |
|---|
| Specification | |
|---|---|
| 기계크기(WxHxL) | 800X900X500 |
| 사용전원 | 무 |
| 공기압력 | 6~7Bar |
| 기계무게 | 200kg |
| Patricularity |
|---|
| - S/F(문짝)의 롤러 장착부 개공 - M/C 상하부 레일홈 개공 - FOOT 밸브 작동으로 전원이 필요하지 않음 - Roller hole slotting on the roller position of the S/F(door) - Rail home slotting on the upper and lower part of M/C - No need of electrical power due to foot valve operation |

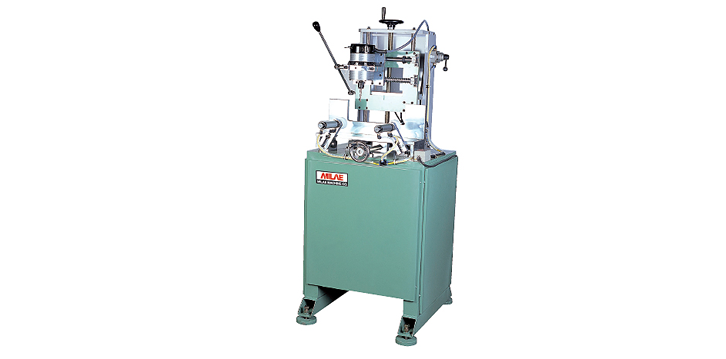

| 루터 개공기 |
|---|
| Specification | |
|---|---|
| 기계크기(WxHxL) | 650X500X1600 |
| 사용전원 | 220V 단상 |
| 공기압력 | 6kg/㎠ |
| 기계무게 | 150kg |
| Patricularity |
|---|
| - 모든 BF(창틀) 배수홀 개공함 - 스위치 조작없이 리미트 장치로 개공 - 배수홀 가공 시 높이와 폭조절이 편리함 - Boring of draining holes for window frames - Boring with the limit device - Convenient to regulate height and width at the time of boring draining holes |
